Inversores de Frequência AC10

R$1.000,00
Conversores compactos e de alto desempenho para aplicações gerais com motores trifásicos de 1 a 30 cv em 220 e 380V/440Vca com funções programáveis tipo CLP.

Fale com um Consultor

Vantagens

  • Engenharia: suporte técnico exclusivo Tecnolog que reduz prejuízos de tempo de programação e manutenção - custos inerentes em qualquer projeto.
  • Alta sobrecarga: suporta 200% de sobrecarga em 0,5 segundos, e 150% de sobrecarga durante 60 segundos.
  • Compacto: design moderno para uso lado-a-lado que reduz o espaço necessário nos painéis elétricos.
  • CLP: funções de CLP para posicionamento, lógicas, contadores e temporizadores.
  • Em português!: manuais e tutorias enxutos adaptados pela nossa equipe.
  • Revestimento de PCB: Robustez em ambientes hostis com umidade, poeira e elementos corrosivos.
  • E muito mais!
Descrição

Características técnicas:

• Controle Vetorial sensorless e escalar V/F
• Capacidade de sobrecarga: 150% por 60s, 180% por 5s e 200% por 0,5s
• 150% de torque a 0,5Hz
• Freqüência de saída 0~600Hz
• Freqüência da portadora 1~16kHz
• Controle PID incorporado
• Interface RS485 incorporada com protocolo Modbus RTU
• 4 entradas digitais programáveis (sendo uma entrada rápida até 500kHz)
• 1 entrada analógica (0~10Vcc e 4~20mA)
• 1 saída analógica 0~10Vcc
• 1 saída digital NPN programável (coletor aberto)
• 1 saída digital a relé
• 4 Entradas e 4 saídas virtuais configuráveis
• Potenciômetro incorporado
• Painel remoto (opcional)
• Ventilador de fácil substituição

Funções CLP:

• Contadores e Temporizadores inclusos
• Comparadores internos
• Permite posicionamento
• Movimentação sequencial programável
• Tabela com até 15 velocidades

O moderno design compacto:

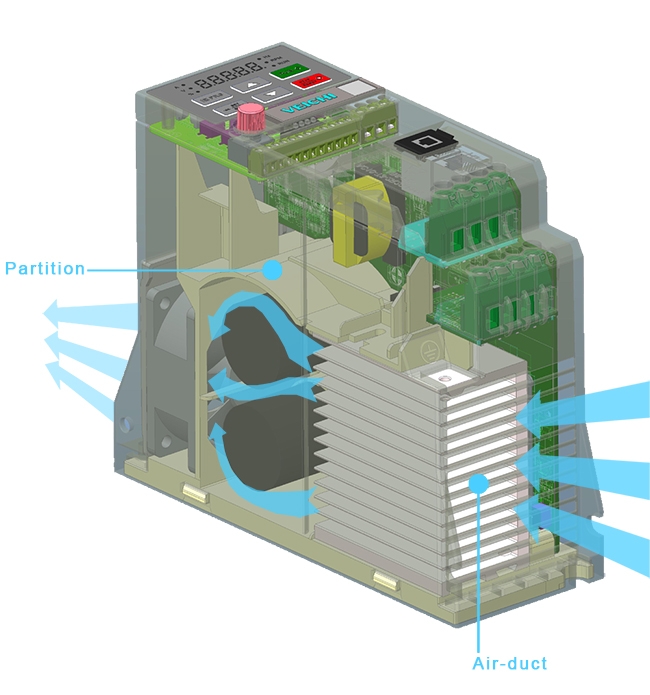

Raio-X do inversor

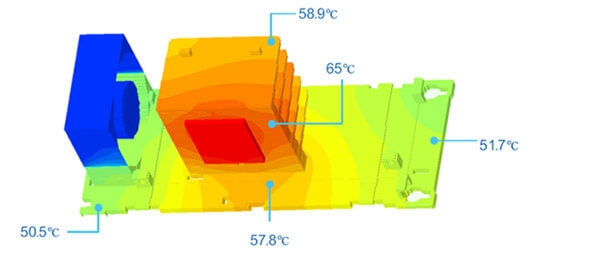

Eficiência térmica:

Visão térmica da dissipação do calor

Redução de espaço no painel com os inversores posicionados lado-a-lado:




Modelos e dimensões:

Alimentação monofásica 220 Vca (+10% , –15%)
Modelo
Potência
Corrente [A]
Dimensões [mm]
Peso [kg]
CV
kW
Largura
Altura
Profund.
AC10S2R04GB
0,5
0,4
2,5
65
177
148
0,76
AC10S2R75GB
1
0,75
4
65
177
148
0,77
AC10S21R5GB
2
1,5
7
75
202
163
1,12
AC10S22R2GB
3
2,2
10
75
202
163

1,84

Alimentação trifásica 380/440Vca
Modelo
Potência
Corrente [A]
Dimensões
Peso
CV
kW
Larg
Altura
Profund.
AC10T3R75GB
1
0,75
3
65
177
148
0,77
AC10T31R5GB
2
1,5
4
65
177
148
1,12
AC10T32R2GB
3
2,2
5
65
177
148
1,84
AC10T3004GB
5
4
9,5
75
177
163
1,89
AC10T35R5GB
7,5
5,5
13
75
177
163

3,66

AC10T37R5GB 10 7,5 17 130 320 161

-

AC10T3011GB 15 11 25 130 320 161

-

AC10T3015GB 20 15 32 170 342,5 303,5

-

AC10T3018GB 25 18 38 170 342,5 303,5

-

AC10T3022GB 30 22 45 170 342,5 303,5

-

Exemplo de aplicação:

Controle de movimento com encoder em motor elétrico:
