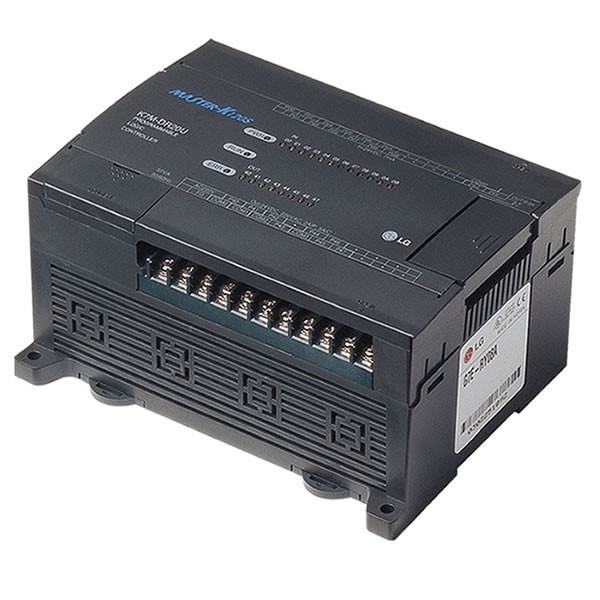

CLP MASTER-K 120S - LS Industrial Systems (LG)

Carateristicas básicas de todos os modelos:

• Software de programação gratuito
• Programação: On-line e Off-line com documentação completa e comentários
• Versões disponiveis: Econômico, Standard e Posicionamento
• Modelos até 60 pontos: expansíveis até 120 pontos locais (standard/posicionamento)
• E/S remotas: até 1000 pontos pela rede Rnet Smart I/O (1Mbit/s -1000m)
• Velocidade de processamento: 0,1~0,9 us por instrução
• Memória de programa: 2k(econômico) e 10K(standard) instruções
• Memória para dados: 5K x 16 bits(R´s) e 4096 relés internos (M´s)
• Temporizadores: 255 configuráveis (bases de tempo 0,001s/0,01s/0,1s)
• Filtro de entrada: configurável entre 0 a 1000ms
• Captura de pulso e/ou interrupção externa: 10us e 50us
• Contadores rápidos unidirecionais: 2 de 100kHz e 2 de 20kHz
• Encoders: 2 bidirecionais através dos 4 contadores unidirecionais (50Khz e 10Khz)
• Posicionamento: controle de 2 eixos através das saídas 24Vcc 100kHz (posicionamento)
• Controle PID com auto-sintonia em 8 malhas (standard e posicionamento)
• 2 portas de comunicação livres para o usuario: RS232 e RS485 (no economico só 1)
• Protocolos de comunicação: Modbus, LGbus, link e configurável pelo usuario
• 1 porta dedicada para programação: RS232 (protocolo Loader ou para IHM's LG)
• Backup de programa e dados em supercapacitor (+ de 2000hs)
• Módulos de expansão: até 3 módulos (standard/posicionamento, no economico só 2)
• Alimentação: 100 a 250Vca (fonte chaveada)
• Fonte 24Vcc/200mA: Incorporada em todos o modelos para alimentar as entradas
• Relógio RTC com calendário: opcional através do acessório G7E-RTCA

Modelos do CLP básico

Modelos Básicos	Entradas 24Vcc	Saídas a relé	Saídas 24Vcc	Contadores Rápidos	Memória Programa	Interfaces de Comunicação
(Econômico) K7M-DR14UE K7M-DR20UE K7M-DR30UE	8 12 18	6 8 12	- - -	2 2 2	2K 2K 2K	RS232/485 RS232 RS232
(Standard) K7M-DR20U K7M-DR30U K7M-DR40U K7M-DR60U	12 18 24 36	8 12 16 24	- - - -	4 4 4 4	10K 10K 10K 10K	RS232+RS485 RS232+RS485 RS232+RS485 RS232+RS485
(Posicionamento) K7M-DT20U K7M-DT30U K7M-DT40U K7M-DT60U	12 18 24 36	- - - -	8 12 16 24	4 4 4 4	10K 10K 10K 10K	RS232+RS485 RS232+RS485 RS232+RS485 RS232+RS485

Módulos de expansão digitais

Modelo	Características
G7E-DR20A G7E-DC08A G7E-RY08 G7E-RY16A G7E-TR10A	12 entradas 24Vcc e 8 saidas a relé 8 entradas 24Vcc 8 saidas a relé 16 saidas a relé 12 saidas 24Vcc, capacidade 0,5A/saida e 2A/comum

Módulos de expansão analógicos

Modelo	Características
G7F-AD2A G7F-RD2A G7F-ADHA G7F-ADHB G7F-DA2I	4 entradas analógicas 0-10Vcc/4-20mA 12bits 4 entradas Pt100 a 3 fios, faixa -200 a 600 Cº, precisão 0,5% 2 entradas 0-10Vcc/4-20mA e 1 saída 0-10Vcc/4-20mA 12bits 2 entradas 0-10Vcc/4-20mA e 2 saídas 0-10Vcc/4-20mA 12bits 4 saidas analógicas 0-20/4-20mA 12bits

Módulos de expansão externos para comunicação

Modelo	Características
G7L-CUEB G7L-CUEC G7L-RUEA G7L-PBEA G7L-DBEA	Módulo de interface RS232 (para controle de Modem) Módulo de interface RS485 (quando precisamos 2 x RS485) Módulo para E/S remotas Smart I/O Rnet(1 Mbit/s) Módulo Profibus-DP slave Módulo DeviceNet slave
