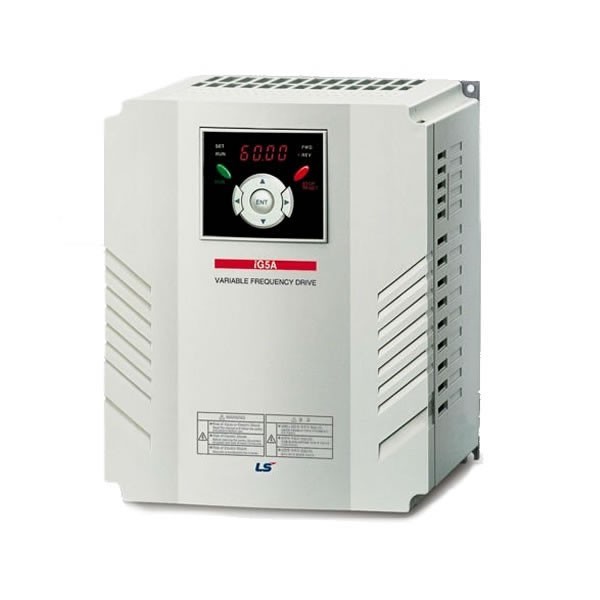

Conversores / Inversores de Freqüência IG5A – LS Industrial Systems (LG)

• Controle Vetorial sensorless e escalar V/F
• Capacidade de sobrecarga: 150% por 60s e 200% por 30s
• 150% de torque a 0,5Hz
• Freqüência de saída 0~400Hz
• Freqüência da portadora 1~15kHz
• Controle PID incorporado
• Módulo de frenagem regenerativa incorporado
• Interface RS485 incorporada (protocolos Modbus RTU e LG inverter)
• 8 entradas digitais programáveis
• 2 entradas analógicas (0~10Vcc e 4~20mA)
• 2 saídas digitais programáveis
• Saída analógica 0~10Vcc
• Painel remoto (opcional)

Tensão de operação 220 - 230Vca (+10% , –15%)
Modelo	Potência		Corrente [A]	Dimensões [mm]			Peso [kg]
	CV	kW		Largura	Altura	Profund.
SV004 IG5A-2	0,5	0,4	2,5	70	128	130	0,76
SV008 IG5A-2	1	0,75	5	70	128	130	0,77
SV015 IG5A-2	2	1,5	8	100	128	130	1,12
SV022 IG5A-2	3	2,2	12	140	128	155	1,84
SV037 IG5A-2	5	3,7	16	140	128	155	1,89
SV040 IG5A-2	5,4	4	17	140	128	155	1,89
SV055 IG5A-2	7,5	5,5	24	180	220	170	3,66
SV075 IG5A-2	10	7,5	32	180	220	170	3,66
SV110 IG5A-2	15	11	46	235	320	189,5	9.00
SV150 IG5A-2	20	15	60	235	320	189,5	9.00
SV185 IG5A-2	25	18,5	74	260	410	208,5	13,30
SV220 IG5A-2	30	22	88	260	410	208,5	13,30

Tensão de operação 380 - 480Vca (+10% , –15%)
Modelo	Potência		Corrente [A]	Dimensões			Peso
	CV	kW		Larg	Altura	Profund.
SV004 IG5A-4	0,5	0,4	1,25	70	128	130	0,76
SV008 IG5A-4	1	0,75	2,5	70	128	130	0,77
SV015 IG5A-4	2	1,5	4	100	128	130	1,12
SV022 IG5A-4	3	2,2	6	140	128	155	1,84
SV037 IG5A-4	5	3,7	8	140	128	155	1,89
SV040 IG5A-4	5,4	4	9	140	128	155	1,89
SV055 IG5A-4	7,5	5,5	12	180	220	170	3,66
SV075 IG5A-4	10	7,5	16	180	220	170	3,66
SV110 IG5A-4	15	11	24	235	320	189,5	9,00
SV150 IG5A-4	20	15	30	235	320	189,5	9,00
SV185 IG5A-4	25	18,5	39	260	410	208,5	13,30
SV220 IG5A-4	30	22	45	260	410	208,5	13,00
